جزئیات محصول:
|
| نام محصول: | با پانل کامپوزیت پلاستیکی-فولاد داخلی حلقه فولادی ضد زنگ برای آب گرم | مواد: | فولاد و PEX بکر |
|---|---|---|---|
| استفاده: | سیستم خط لوله تامین آب | آینده: | درون حلقه داخلی فولاد ضد زنگ |
| ساختار: | حلقه داخلی ضد زنگ + 100٪ ویرجین PEX + لوله فولادی گالوانیزه داغ. | اندازه: | DN25-DN400 |
| رنگ: | قرمز برای لوله پلاستیکی داخلی | ||
| برجسته کردن: | لوله پلاستیکی تقویت شده 15 میلی متر,لوله پلاستیکی تقویت شده 2.8 میلی متر,لوله های پلاستیکی تقویت شده DN25 |
||
درجه: آب گرم

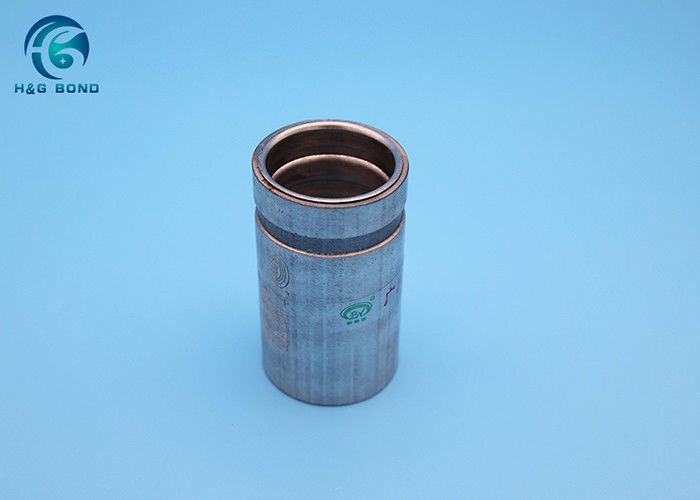

محصول: با حلقه داخلی از جنس استنلس استیل پلاستیکی - پانل کامپوزیت فولادی برای آب گرم
توضیحات
همه محصولات لوله های فولادی و پلاستیکی مواد اولیه لوله های پایه لوله فولادی گالوانیزه سوراخ داخلی لوله باید برداشته شود، هر دیواره داخلی لوله با استفاده از تجهیزات پولیش برای 360 درجه بدون گوشه مرده برای حذف سوراخ های داخلی آشکار و سرباره روی، تومور روی و غیره، زبری در مطابق با استانداردهای ملی پلاستیک آستر.درجه اتصال لایه پلاستیکی و لایه فولادی به 98٪ می رسد.به طور کامل فرآیند سندبلاست دیوار داخلی قدیمی را جایگزین کرد.سوراخ داخلی لوله های فولادی گالوانیزه برای تمام لوله های فولادی حلقه داخلی باید برداشته شود.این شرکت با استفاده از تحقیق و توسعه مستقل و درخواست ثبت اختراع ملی "تجهیزات پولیش دیوار لوله دو پیچ" (شماره ثبت اختراع: ZL201721080676.1)، می تواند ظرف مدت 15 ثانیه برای تمیز کردن خاک و اکسیداسیون دیوار لوله، پس از درمان پرداخت، دریافت کند. زبری خاص و سطح صاف، پیوند لوله و پلی اتیلن را افزایش می دهد، کیفیت و اثر خوردگی را بهبود می بخشد.هیچ سرباره روی آشکار، جوش و میراث در لوله وجود ندارد و ارتفاع جوش باید کمتر از 0.1 میلی متر باشد.
با حلقه داخلی فولاد ضد زنگ پانل کامپوزیت پلاستیکی فولادی با لوله PEX و لوله فولادی گالوانیزه داغ و حلقه داخلی فولاد ضد زنگ ترکیب می شود.این توسط فن آوری کامپوزیت فشار ثابت و دمای بالا استفاده می شود، لوله پلاستیکی داخلی را در شکل خوبی قرار می دهد و لوله فولادی را به خوبی متصل می کند، بدون ایجاد ترک خوردگی چسب و مشکلات انقباض.لوله فولادی گالوانیزه داغ DIP از تکنولوژی جوشکاری فرکانس بالا پیشرو بین المللی استفاده می کند و با آبکاری روی خالص با کیفیت بالا گالوانیزه می شود.لوله پلاستیکی توسط پلی اتیلن با کیفیت بالا و 100٪ بکر استفاده می شود که مطابق با استانداردهایغذا بهداشتو آب آشامیدنی. رزین های چسب مذاب داغ با کیفیت خوب، خلوص بالا با استحکام باند عالی هستند، استحکام اتصال بین لوله فولادی و لوله پلاستیکی را تضمین می کنند.سر لوله کامپوزیت فولادی پلاستیکی حلقه داخلی فولاد ضد زنگ 304 است که محصول ثبت اختراع ملی است.حلقه داخلی فولاد ضد زنگ مشکلات جدا شده بین لوله پلاستیکی و لوله فولادی را حل می کند، که برای آن انبساط و انقباض اتفاق می افتد، یا جریان آب که برای مدت طولانی بر سر لوله تاثیر می گذارد.فن آوری انقلابی می تواند از کیفیت آب به خوبی محافظت کند، در عین حال طول عمر لوله را تا حد زیادی افزایش می دهد و باعث رقابت قیمت می شود.لوله‌های سایز بزرگ از DN-200 تا DN400 با همان فناوری لوله‌های سایز کوچک استفاده می‌شوند که دستیابی به آن توسط اکثر شرکت‌های دیگر دشوار است.
مشخصات فیزیکی
| قطر داخلی | قطر بیرونی | ضخامت لوله فولادی | ضخامت لوله پلاستیکی | طول لوله | |
| میلی متر | که در | میلی متر | میلی متر | میلی متر | میلی متر |
| 15 | 1/2 | 21.3 | 2.8 | 0.2±1.5 | 6000 |
| 20 | 3/4 | 26.9 | 2.8 | 0.2±1.5 | 6000 |
| 25 | 1 | 33.7 | 3.2 | 0.2±1.5 | 6000 |
| 32 | 11/4 | 42.4 | 3.5 | 0.2±1.5 | 6000 |
| 40 | 11/2 | 48.3 | 3.5 | 0.2±1.5 | 6000 |
| 50 | 2 | 60.3 | 3.8 | 0.2±1.5 | 6000 |
| 65 | 21/2 | 76.1 | 4.0 | 0.2±1.5 | 6000 |
| 80 | 3 | 88.9 | 4.0 | 2.0±0.2 | 6000 |
| 100 | 4 | 114.3 | 4.0 | 2.0±0.2 | 6000 |
| 125 | 5 | 139.7 | 4.0 | 2.0±0.2 | 6000 |
| 150 | 6 | 165.1 | 4.5 | 2.0±0.2 | 6000 |
| 200 | 8 | 219.0 | 6 | 2.5 (0،-0.5) | 6000 |
| 250 | 10 | 273.1 | 7.0 | 0.5±3.0 | 6000 |
| 300 | 12 | 323.9 | 8.0 | 0.5±3.0 | 6000 |
| 350 | 14 | 377 | 8.0 | 0.5±3.0 | 6000 |
| 400 | 16 | 426 | 8.0 | 0.5±3.0 | 6000 |
کاربرد
سیستم لوله کشی آب برای آب خانگی، آب شرب و پروژه ها، سایر زمینه های مربوطه.
عرض و تحمل عمق استاندارد شیارها
| قطر لوله | عمق خندق | عرض خندق | تفاوت مشترک |
| 60 تا 150 | 1.9mm~2.3mm | 9 میلی متر تا 9.5 میلی متر | ± 1 میلی متر |
| 200 تا 250 | 2.4mm~2.7mm | 11.4mm~12.4mm | ± 1 میلی متر |
| 300 | 2.6mm~3.0mm | 11.4mm~12.4mm | ± 1 میلی متر |
پردازش تولید:
بازرسی لوله فولادی گالوانیزه گرم - پرداخت داخلی لوله - وارد کردن لوله PE / PEX - فشار بالا و دمای بالا و گرمایش برای ترکیب لوله فولادی و لوله PEX - سر لوله خنک کننده - تثبیت - ثابت کردن فولاد ضد زنگ داخلی حلقه - نوشتن کلمات - جلد را ثابت کرد - بسته بندی را در انبار قرار داد.
روش نصب و اتصال
1. اتصال شیار
آ.اتصالات شیاردار مطابق با استاندارد را انتخاب کنید.
بفشار کاری اتصال لوله شیاردار باید با فشار کاری خط لوله مطابقت داشته باشد.
جحلقه آب بندی لاستیکی استاندارد آب آشامیدنی مرکب را انتخاب کنید و لوله آب گرم از حلقه آب بندی لاستیکی مقاوم در برابر دما استفاده می کند.
2. اتصال رشته ای
آ.اتصال رشته ای را انتخاب کنید که شرایط را برآورده می کند.
بلوله با روکش پلاستیکی نباید مستقیماً به شیر متصل شود و باید از اتصال لوله انتقال ویژه با رزوه های داخلی و خارجی برنجی که با پلاستیک اندود شده است استفاده شود.
جلوله با روکش پلاستیکی نباید مستقیماً به لوله آبرسانی متصل شود و باید از اتصال لوله داخلی رزوه ای برنجی استفاده شود.
دهنگام اتصال لوله های پلاستیکی با لوله های مسی و لوله های پلاستیکی باید از اتصالات انتقال ویژه استفاده شود.
3. اتصال فلنج
آ.هنگامی که فشار کاری سیستم خط لوله بیشتر از 1.0 مگاپاسکال و کمتر از 2.5 مگاپاسکال باشد، می توان از اتصال فلنج استفاده کرد.
بسطح فشار فلنج با فشار کاری خط لوله مطابقت دارد.
جواشر لاستیکی برای واشر فلنج استفاده می شود.هنگامی که واشرهای با قطر بزرگ نیاز به اتصال دارند، باید از اتصالات لپ مورب و بدون اتصالات صاف استفاده کنند.
